案例分享（六）｜北辰XCNet-PN实现虚拟电厂S7-1200设备分布式能源的监控
随着能源结构的转型，虚拟电厂作为一种创新的能源管理模式，逐渐受到关注。在虚拟电厂控制中，需要实现对分布式能源资源（如太阳能、风能、储能设备等）的实时监测、数据采集与整合，以及对这些资源的协调控制，以确保电网的稳定运行和能源的高效利用。然而，虚拟电厂面临着设备接口各异、通信协议不统一、数据采集难度大、实时控制要求高等难点。北辰以太网通讯处理器XCNet-PN正是为了解决这些问题而被引入虚拟电厂控制领域。
该项目需要实现的功能包括：将不同协议的设备连接到同一网络中，实现数据的透明传输；对采集到的数据进行整合与分析，为虚拟电厂的调度决策提供依据；根据电网的需求，实时调整分布式能源的输出功率，实现对电网的灵活响应。在应用过程中，面临的难点主要是如何确保设备之间的兼容性，以及如何在复杂的网络环境下保持数据传输的稳定性和实时性。
北辰以太网通讯处理器XCNet-PN的外观设计简洁大方，采用坚固的黑色材质外壳，具有良好的散热性能和抗干扰能力。做工精细，接口布局合理。产品说明书详细介绍了XCNet-PN的功能特点、技术参数、安装步骤以及常见问题的解决方法。
其功能强大，支持多种通信协议的转换，如S7TCP协议与ModbusTCP协议之间的转换，能够满足虚拟电厂中不同设备的通信需求。此外，说明书还提供了丰富的配置示例，便于用户快速上手。

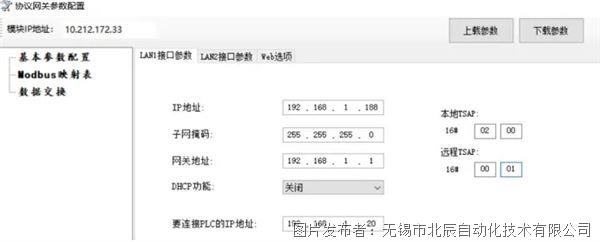

配置XCNet-PN的LAN1口和LAN2口的IP地址、子网掩码等网络参数，确保它们与所连接设备的IP地址在同一网段或可通信的网段内。选择ModbusTCP协议作为LAN2口的通信协议用于与上位机通信。

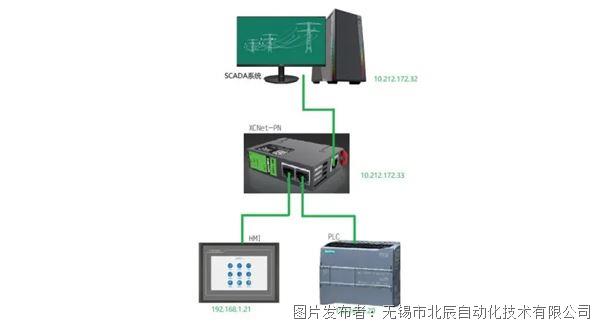

在使用XCNet-PN产品时，将XCNet-PN的LAN1口连接到PLC 等设备，LAN2口连接到虚拟电厂的主干网络上位机监控系统中。通过BCDevice配置软件对XCNet-PN进行参数设置，包括 IP地址、子网掩码、网关等网络参数，以及协议转换的相关参数。在配置过程中，软件界面友好，操作简便，能够快速完成设置。连接上设备后，XCNet-PN能够自动识别并建立设备之间的通信链路，实现数据的实时传输。在实际使用中，XCNet-PN表现稳定，能够有效解决设备之间通信协议不统一的问题，提高了虚拟电厂控制系统的兼容性和可靠性。
经过实际测试和应用，北辰以太网通讯处理器XCNet-PN成功实现了西门子S7-1200PLC与上位机之间的跨网段通信和协议转换。通信过程稳定可靠，数据传输实时准确，完全满足了虚拟电厂控制系统的需求。
XCNet-PN成功将S7TCP协议转换成ModbusTCP协议，使得上位机能够顺利读取和写入PLC的数据；通过配置NAT功能，XCNet-PN实现了LAN1口和LAN2口之间的跨网段通信，解决了虚拟电厂中设备分布在不同子网的问题；在测试过程中，通信延迟极低，数据传输稳定可靠，没有出现中断或丢失的情况。
通过使用XCNet-PN产品，虚拟电厂实现了对分布式能源资源的高效整合与监控。在数据采集方面，XCNet-PN 能够准确、及时地采集各设备的运行数据，并将其传输到虚拟电厂的监控中心，为调度决策提供了有力支持。在协议转换方面，XCNet-PN 确保了不同设备之间的无缝通信，消除了协议壁垒，提高了系统的整体效率。在实时控制方面，XCNet-PN能够快速响应电网的需求，对分布式能源的输出功率进行调整，实现了对电网的灵活调控。经实际测试，使用 XCNet-PN产品后，虚拟电厂的能源利用效率有很大提高，电网的稳定性也得到了显著提升。
在使用北辰以太网通讯处理器XCNet-PN的过程中，总体感受是产品性能出色，功能强大，能够很好地满足虚拟电厂控制的需求。其优点主要体现在以下几个方面：一是兼容性强，能够连接多种不同协议的设备，解决了虚拟电厂中设备接口各异的问题；二是稳定性高，在复杂的网络环境下仍能保持数据传输的稳定性和实时性，确保了虚拟电厂控制系统的可靠运行；三是操作简便，配置过程简单快捷，用户容易上手。
